Rec. 709 wurde ursprünglich im Jahr 1990 veröffentlicht und hat sich seitdem als Basis für HD-Bildverarbeitung in Fernsehen, Film und digitalen Medien etabliert.

Technische Aspekte von Rec. 709

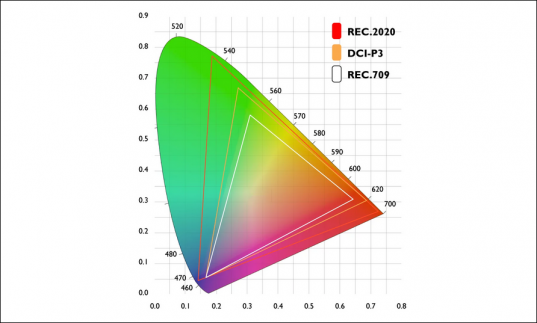

Farbraum (Color Gamut)

Rec. 709 definiert einen spezifischen RGB-Farbraum (Rot, Grün, Blau), der für die Anzeige von Farben auf HDTV-Bildschirmen und Projektoren verwendet wird.

• Farbabdeckung:
  Der Rec. 709 Farbraum deckt ca. 35,9 % des sichtbaren Lichtspektrums (CIEXYZ-Farbraum) ab. Obwohl dies weniger ist als moderne Standards wie Rec. 2020 (75,8 %) oder DCI-P3 (45,5 %), ist er für SDR (Standard Dynamic Range)-Inhalte ausreichend.

  • Vergleich mit sRGB: Der Rec. 709-Farbraum ist fast identisch mit dem sRGB-Farbraum, der in der Computerwelt für Monitore und Druck verwendet wird.



• Primärfarben (Chromatizitätskoordinaten):
  Die Primärfarben für Rec. 709 werden durch folgende Koordinaten im CIEXYZ-Diagramm definiert:

  • Rot (R): x = 0,640, y = 0,330
  • Grün (G): x = 0,300, y = 0,600
  • Blau (B): x = 0,150, y = 0,060
  • Weißpunkt: D65 (x = 0,3127, y = 0,3290), was einer Farbtemperatur von 6500 K entspricht.

Auflösung und Bildwiederholrate

Rec. 709 unterstützt verschiedene HD-Auflösungen, die typischerweise bei 16:9 Seitenverhältnis verwendet werden:

• 1280 x 720 (HD)
• 1920 x 1080 (Full HD)

Unterstützte Bildwiederholraten (Frameraten) umfassen:

• 24p (23.976 fps) – Filmstandard
• 25p/50i – Europäischer Standard (PAL)
• 30p/60i (29.97 fps) – US-Standard (NTSC)
• 60p – Progressive Darstellung für höhere Qualität

Gamma-Kurve

Rec. 709 definiert eine Gamma-Korrekturkurve für die nichtlineare Darstellung von Helligkeitswerten:

• Gamma 2.4 – Wird oft für die Darstellung in dunklen Umgebungen verwendet (z. B. Kino oder professionelles Grading).
• Gamma 2.2 – Standard für helle Umgebungen, typischerweise auf Consumer-Fernsehern und Monitoren.

Die Gamma-Korrektur sorgt dafür, dass Helligkeitsübergänge für das menschliche Auge natürlicher erscheinen und verhindert Detailverluste in dunklen und hellen Bereichen.

Bit-Tiefe (Color Depth)

• 8-Bit pro Kanal (24-Bit Farbe insgesamt):
  Rec. 709 verwendet typischerweise eine Farbtiefe von 8 Bit pro Farbkanal, was insgesamt 16,7 Millionen Farben (2^24) ermöglicht.
• 10-Bit Unterstützung: In professionellen Anwendungen ist auch 10-Bit üblich, wodurch 1,07 Milliarden Farben (2^30) dargestellt werden können. Dies reduziert Banding (Farbabrisse) und verbessert die Farbverläufe.

Farbraum vs. Farbtiefe

Während der Farbraum von Rec. 709 begrenzt ist, kann durch Erhöhung der Bit-Tiefe (z. B. auf 10 oder 12 Bit) die Anzahl der verfügbaren Abstufungen pro Farbe gesteigert werden, was zu einer höheren Präzision und besseren Bildqualität führt.

Weißpunkt (D65)

Der Weißpunkt in Rec. 709 ist auf D65 festgelegt, was einer Farbtemperatur von 6500 Kelvin entspricht. Dies wird als Tageslicht oder natürliches Licht wahrgenommen und sorgt für eine neutrale Farbwiedergabe.

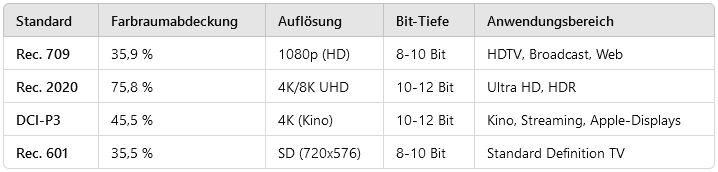

Vergleich zu anderen Standards

• Rec. 601: Vorgänger von Rec. 709 für SDTV (Standard Definition).
• Rec. 2020: Standard für Ultra HD (4K und 8K), mit deutlich größerem Farbraum.
• DCI-P3: Wird häufig in digitalen Kinos und hochwertigen Monitoren verwendet.

Warum ist Rec. 709 wichtig?

• Industrie-Standard: Rec. 709 ist der globale Standard für HDTV-Produktion und -Übertragung.
• Konsistenz: Durch die Verwendung eines einheitlichen Farbraums wird sichergestellt, dass Farben auf verschiedenen Displays konsistent wiedergegeben werden.
• Kompatibilität: Die meisten Consumer-Fernseher, Monitore und Kameras sind für Rec. 709 kalibriert, was eine breite Kompatibilität gewährleistet.

Einschränkungen von Rec. 709

• Begrenzter Farbraum: Im Vergleich zu moderneren Standards wie Rec. 2020 kann Rec. 709 weniger gesättigte Farben darstellen.
• Keine HDR-Unterstützung: Rec. 709 ist für SDR-Inhalte konzipiert und unterstützt keine High Dynamic Range (HDR)-Technologien.

Fazit

Rec. 709 ist ein fundamentaler Standard für HDTV und spielt nach wie vor eine entscheidende Rolle in der Video- und Filmproduktion. Trotz neuerer und fortschrittlicherer Standards bleibt Rec. 709 für viele Produktionen und Konsumgüter der bevorzugte Farbraum.
